Este módulo calcula el arranque del motor en redes ilimitadas y ofrece la posibilidad de arranque simultáneo o retardado para cualquier número deseado de motores. El módulo de arranque de motor puede simular diferentes modelos de motor, según los datos del motor ingresados ​​y también permite dispositivos de arranque, como arrancador estrella-triángulo, resistencia en serie, transformador, arrancador suave, etc.

Características generales

  • Identificación de los parámetros del motor utilizando el método de mínimos cuadrados a partir de los valores de entrada de par, corriente y cos(phi) en función del deslizamiento
  • Pérdidas por saturación y por corrientes de Foucault permitidas en el motor (lineal o punto por punto)
  • Están disponibles bibliotecas para datos de motor estándar, además de bibliotecas extensibles adicionales para Me(s), I(s) y cosphi(s)
  • Cálculo del punto de operación para todos los motores que no arrancan de acuerdo con sus características de carga (Newton-Raphson)
  • Los transformadores de cambio automático de tomas están permitidos después de un retraso de tiempo definido por el usuario
  • Par de carga introducido como característica o como curva de par de carga lineal o cuadrática
  • Están disponibles bibliotecas ampliables para pares de carga

Caída de voltaje

Esta opción calcula la caída de voltaje en el momento t=0.0 debido al arranque de los motores, por lo que se deben ingresar menos datos del motor y parámetros de cálculo. Los motores que no arrancan se pueden simular mediante una carga PQ (potencia constante) definida por el usuario o una derivación. Los resultados del cálculo de la caída de voltaje son fácilmente accesibles:

  • Se resaltan los elementos sobrecargados, instrumentos de medición y dispositivos de protección o nodos con voltajes fuera de un rango definido

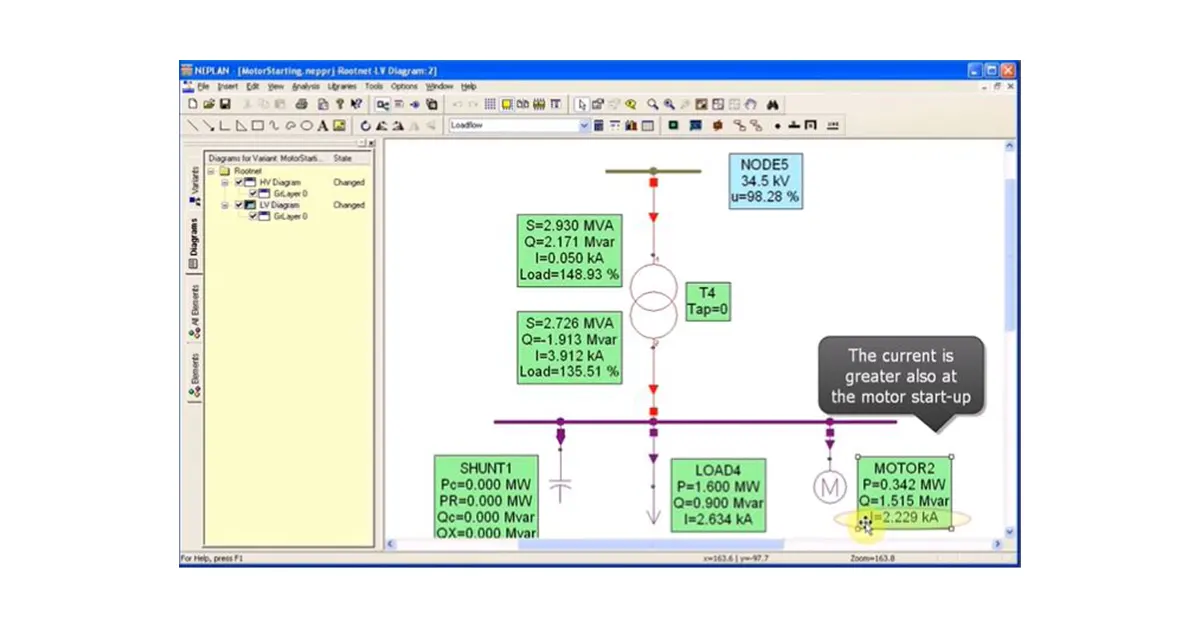

  • Los resultados del cálculo de la caída de voltaje se muestran en el diagrama de una sola línea
  • Se puede acceder a los datos del motor ingresados ​​y a los parámetros del motor calculados haciendo clic en el motor en cuestión en el diagrama unifilar

Resultados

Los resultados contienen información sobre nodos y elementos preseleccionados. Además, se proporciona salida gráfica de las curvas características y las características de tiempo. La visualización de resultados (dimensionamiento, escala, colores, etc.) se puede personalizar.

  • Cálculo de la tensión U(t) en nodos predefinidos y de l(t), P(t), Q(t) para elementos predefinidos
  • Cálculo de la corriente del motor I, el par de carga M, el par electromagnético Me, la potencia activa P y la potencia reactiva Q en función del tiempo o del deslizamiento para motores con y sin arranque
  • Las listas de resultados se pueden guardar en archivos de texto
  • Los resultados se pueden guardar en archivos de resultados para su evaluación mediante programas de hojas de cálculo (como MS-Excel)
