Este módulo básico permite al usuario modelar, diseñar y optimizar su red de agua utilizando la famosa interfaz gráfica de NEPLAN y los potentes y actualizados algoritmos de cálculo de NEPLAN para abordar una amplia gama de aplicaciones.

Características generales

  • Algoritmos de cálculo potentes y actualizados (Newton-Raphson ampliado)
  • Simulación de cualquier red.
  • Cálculo simultáneo de cualquier número de redes parciales (redes independientes)
  • Cálculo con perfiles de factor de carga (día, semana, temporada, días laborables, domingos, larga duración, etc.)
  • Importación de datos de consumo medido
  • Demandas cambiantes a través de factores de carga globales, regionales o de simultaneidad
  • A cada tubería se puede conectar cualquier número de cargas de línea (por ejemplo, casas, industriales, …)
  • Cálculo de bombas centrífugas y de circulación, depósitos, válvulas, accesorios, etc.
  • Modelos de válvulas sofisticados
  • Cálculo de múltiples bombas, tanques y depósitos
  • Cálculo con diferentes temperaturas del agua
  • Carga dependiente del tiempo y características de la altura del depósito (por ejemplo, por la noche o al mediodía, verano, invierno, etc.)

Resultados

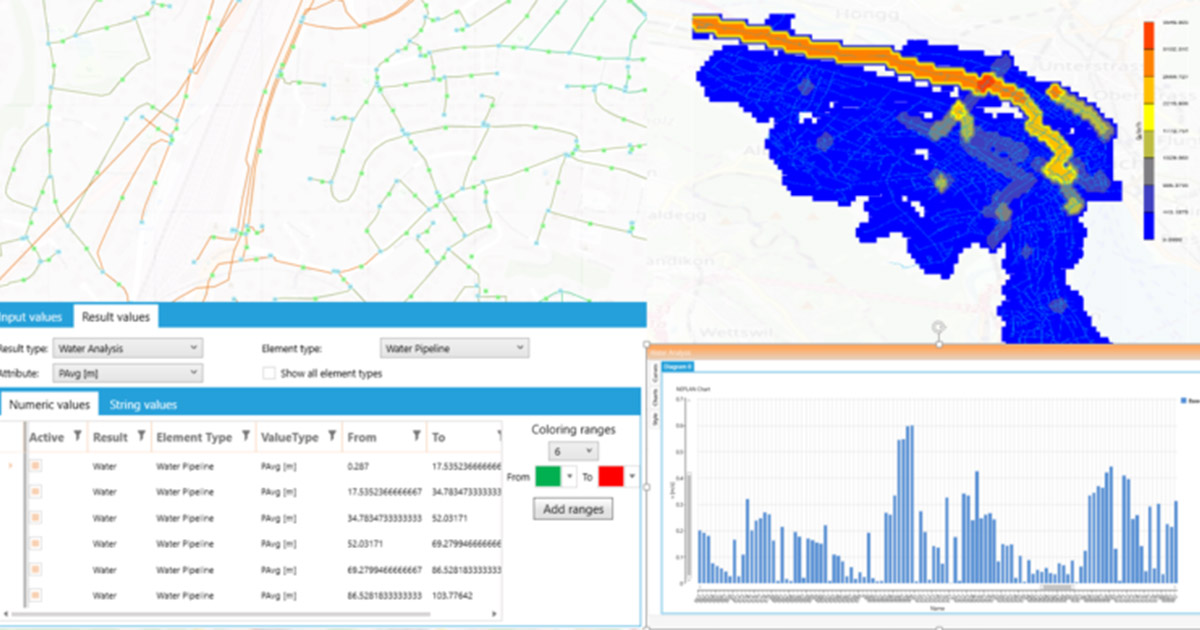

Tras los cálculos, los resultados se muestran automáticamente en el diagrama de una sola línea, mientras que su contenido y la información gráfica se pueden personalizar. La evaluación y el procesamiento de resultados es más fácil gracias a las funciones de visualización:

  • Coloración según rangos variables (por ejemplo, velocidad, flujo, pérdidas de carga, presión, etc.)
  • Resaltado de elementos sobrecargados (por ejemplo, velocidad v > v max)
  • Ancho de línea proporcional a muchas variables, incluido el flujo y el diámetro
  • Salida de resultados a una hoja de tabla similar a Excel, con posibilidades de copiar/pasar a MS-Excel
  • Visualización de resultados en gráficos (por ejemplo, gráfico de barras o de líneas)
  • Comparación de resultados: los resultados de otras variantes se pueden mostrar en la misma etiqueta de resultados y en el mismo gráfico

Análisis de contingencia

El análisis de contingencia o análisis N-1 se utiliza para determinar la seguridad de una red, así como la importancia de los componentes. La lista de cortes puede incluir cualquier elemento, y también son posibles las definiciones de modo común (fallo simultáneo del equipo). La base del Análisis de Contingencia es un cálculo rápido de tuberías de agua. Todas las interrupciones definidas se calculan y su impacto se informa en términos de violaciones causadas. Los resultados se pueden ver en tablas y gráficos, y las herramientas ofrecidas ayudan a los ingenieros a clasificar la gravedad de cada interrupción.

Acciones correctivas (Definición de evento)

Los esquemas de acción correctiva (RAS) es un módulo separado y se puede licenciar con los módulos Cálculo de agua y Análisis de contingencia.

El usuario puede definir eventos personalizados para una serie de cálculos de tuberías de agua. Con los eventos definidos, se puede controlar el estado de la red simulada, p. despacho de suministro de agua en caso de violación de límite para que desaparezca la violación. Este módulo contiene, más allá de la capacidad de control estándar del cálculo de tuberías de agua, potentes funciones para observar y controlar la red de agua.
